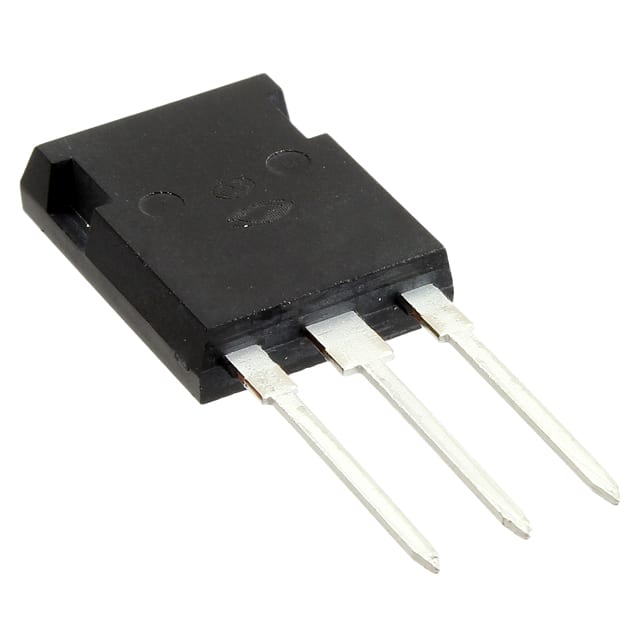

APT1003RBLLG
APT1003RBLLG
- In Stock: 0
- Manufacturer: Microchip Technology
- Part Number: APT1003RBLLG
- Detailed Description: MOSFET N-CH 1000V 4A TO247
- Category: 分立半导体产品 | 晶体管 - FET，MOSFET - 单 FET，MOSFET
- RoHS Status： 符合 RoHS 规范
- Datasheet: Datasheet
Reference Price (USD)
1+
$10.0560
10+
$9.4526
100+
$8.9498
1000+
$8.4470
10000+
$7.9442
Considering price fluctuations, this price is only for reference. Please send RFQ to sales@cytechsystems.com to get the best price, thank you.
Product Specifications
| Manufacturer | Microchip Technology |
|---|---|
| 系列 | POWER MOS 7® |
| 包装 | 管件 |
| 标准包装 | 1 |
| 产品状态 | 在售 |
| FET 类型 | N 通道 |
| 技术 | MOSFET（金属氧化物） |
| 漏源电压（Vdss） | 1000 V |
| 25°C 时电流 - 连续漏极 (Id) | 4A（Tc） |
| 驱动电压（最大 Rds On，最小 Rds On） | 10V |
| 不同 Id、Vgs 时导通电阻（最大值） | 3 欧姆 @ 2A，10V |
| 不同 Id 时 Vgs(th)（最大值） | 5V @ 1mA |
| 不同 Vgs 时栅极电荷 (Qg)（最大值） | 34 nC @ 10 V |
| Vgs（最大值） | ±30V |
| 不同 Vds 时输入电容 (Ciss)（最大值） | 694 pF @ 25 V |
| FET 功能 | - |
| 功率耗散（最大值） | 139W（Tc） |
| 工作温度 | -55°C ~ 150°C（TJ） |
| 安装类型 | 通孔 |
| 供应商器件封装 | TO-247 [B] |
| 封装/外壳 | TO-247-3 |
| 基本产品编号 | APT1003 |
Environmental & Export
| RoHS Status | 符合 RoHS 规范 |
|---|---|
| Moisture Sensitivity Level (MSL) | 1（无限） |
| REACH Status | 非 REACH 产品 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
