为辨别这批知名厂商来料真伪,我们用了3套检测方法!

2024年 02月 26日

总部位于美国德克萨斯州达拉斯的TI,在包括数字信号处理器、数字模拟转换器、模拟数字转换器、能源管理、模拟集成电路等不同产品领域都占据着全球领先位置,是名副其实的大厂,多年来业界地位难以撼动。

这不,创实技术Lab前不久收到了2500pcs的TI MAX232DR,作为一直将品质实验室视为核心资产和品牌护城河的创实技术,自然对这批料采取了逻辑严明的“验假”流程!

实验室检测的必备项

说到实验室检测,大家会率先想到哪些必备项呢?

首先,硬件设施必不可少!例如,不同功能的测试仪器、工具、化学试剂等等,比如创实技术在香港、深圳2地配备的3个测试实验室,覆盖包装检查、外观检测、X-Ray检测、XRF检测、电性测试、可焊性测试以及开盖测试等,如此多的检测类目都需要硬件设施的支撑;

其次,“软性设施”也不可或缺。例如大家熟知的各项国际检测标准,事实上创实技术在日常的检测流程中也严格遵循AS6081, AS6171, 和 IDEA-STD-1010B等各项标准;

最后,参考样品(金样)很重要。参考样品是用于与测试样品进行对比及做出判断。参考样品可以说是“完美样品”,它的条件可以作为一个正品器件应用的标准。

正是基于参考样品,创实技术Lab可以从外观、印字、pin脚、晶圆等角度对测试样品进行全面地对比、分析,从而辨别物料的真伪。

比如这次到货2500pcs的TI MAX232DR物料。

3环组合检测终判定

标签检测

元器件的包装在包装过程中具有细微的内在特征,可作为元件制造商的“指纹”。

首先是标签,经过创实技术Lab的验证,发现收到的此批标签为假冒标签。

当然,仅是标签检测仍不足以判定此批物料为假货,还需要后续更深入的测试来证明。

外观检测

外观检测是元器件真伪检测中最重要的第一步,可以帮助及时发现元器件表面的问题,从而验证元器件的真伪。

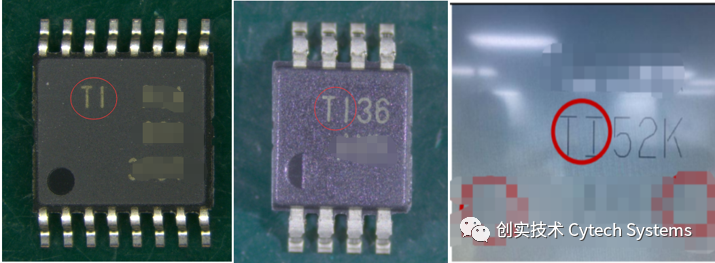

比如在MAX232DR这批物料中,创实技术Lab在外观检测中发现2个疑点,其一,对比官网查询结果以及历史数据库,TI品牌logo中“T”均无向下弯折形态。

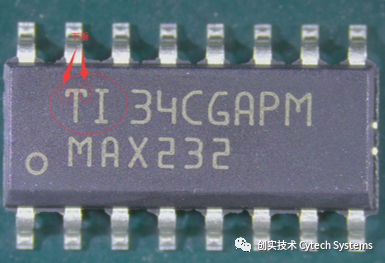

来料上的TI品牌Logo


历史库存上的TI品牌Logo

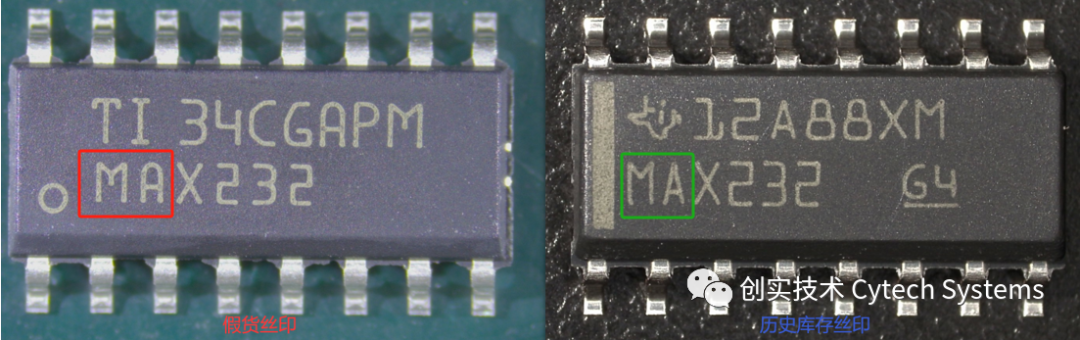

其二,产地同为墨西哥,但来料丝印中 “MAX”与历史数据所使用的字体不同。


当然,外观检测只是初步检测,需要更好的判断样品是否是原装样品,需要在实验室进行组合检测方案,例如外观检测+X-Ray检测/开盖检测,这样可以大大增加检测结果可靠度。

因此,将这批高度可疑物料“判假”仍需要再多走一步!

X-Ray检测

作为一种常见的无损检测方法,X-Ray检测通过使用平板探测器来获取和分析物体的投射,以检测内部缺陷和结构问题。

其原理正是由于X-Ray有穿透低密度材质的特点(例如碳氢氧氮等轻元素构成的环氧树脂等有机物),但是对于密度高于铝的金属材质,X-Ray则会部分被穿透部分所吸收。因此通过特制的X-Ray探测影像装置可以形成被观测物的影像。

X-Ray检测的优势就在于可以在不破坏样品的情况下提供内部结构的信息——这就很方便用于检测电子元器件的焊接质量、封装完整性以及印刷电路板的连通性和布线情况。

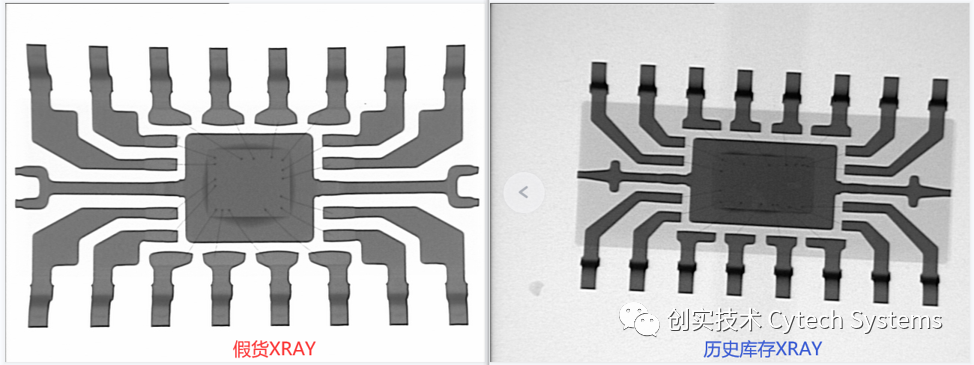

通过X-Ray检测,创实技术Lab发现来料和历史库存的X-Ray结果并不同:框架、晶圆大小、打线位置均不一致,经查询该零件亦无任何晶圆方面的变更。




最终,在结合标签检测、外观检测和X-Ray检测的结果后,创实技术Lab判定此批物料为假货,做退货处理!

软资产的投资

随着科技的发展,电子元器件产品和我们的生活越来越贴切,生活中几乎随处可见。而如今,市场上出现假货、翻新货的现象逐年增多,所以对元器件进行相关的检测就变得尤为重要。

在日常的来料检测中,即使配备了实验室硬件、软件和参考样品等资料,仍需要用心的比对,稍不留意就错过重要信息,从而得出完全不同的检测结果。

这时就需要经验丰富的检测人员,才能得到靠谱的检测结果——而这也一直是创实技术极为看重和注重投资的软资产,更是创实技术Lab在短短一年内迅速发展,愈发专业的源动力!
